辐射发射测试

1.辐射发射(RE)测试概述:

辐射发射(Radiated Emission)测试,是测量EUT通过空间传播的辐射骚扰场强。可以分为磁场辐射、电场辐射,前者针对灯具和电磁炉,后者则应用普遍。另外,家电和电动工具、AV产品的辅助设备有功率辐射的要求(称为骚扰功率)。


2.辐射发射测试标准:

a) 电场辐射:CISPR22,CISPR13,CISPR11,CISPR14-1,CISPR15(特定类别的玩具);

b) 磁场辐射:CISPR15(工作电流频率超过100Hz的灯具),CISPR11(电磁炉);

c) 骚扰功率:CISPR14-1(工作频率不超过9kHz的一部分设备除外),CISPR13(只对辅助设备)。


3. 辐射发射测试频段:

电场辐射一般是30MHz-1GHz(有些产品需要测超过1G,根据具体标准的规定),磁场9kHz-30MHz,骚扰功率30-300MHz。


4. 辐射发射测试限值:

随不同标准,场地是3m、10m或其他尺寸,不同的产品分类(Group 1/2, Class A/B)而限值不同。


5. 辐射发射测试过程:

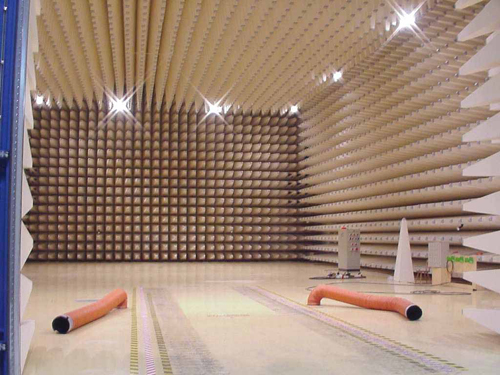

a)30MHz-1GHz电场辐射:在半电波暗室中进行,EUT随转台360度转动,天线在1-4m高度上下升降,寻找辐射最大值。结果用QP值表示。垂直、水平两种天线极化方向都测。

b)大于1G的电场辐射:工作频率超过108MHz的ITE设备、超过400MHz的ISM设备需要测试,是在3m场地,使用频谱仪测。ITE设备测试方法基本同30MHz-1GHz,结果用Peak与AV值表示。ISM的产品有点不同,需要在全电波暗室中测,天线同产品同高度,不升降,转台仍然转动以寻找辐射最大值;(想了解更多流程信息,可致电:0574-89201292)


6. 辐射发射(RE)测试结果判定:

检波测量仪测量值与限值线比较。低于PASS,高出FAIL。


7. 辐射发射(RE)测试注意事项:

测试布置仍然是测试最需要的环节。另外,因为是高频测试,场地、设备等都是很重要的会影响最终结果的因素。


8. 辐射发射(RE)测试范围:

30MHz-18.5GH
