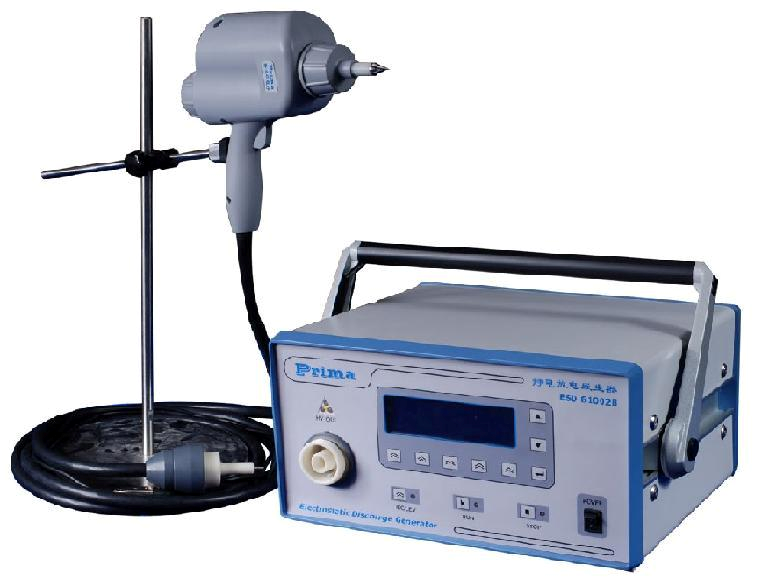

静电放电抗扰度试验(ESD)的国家标准为GB/T17626.2(等同于国际标准IEC61000-4-2).静电放电(ESD)是一种自然现象,经验表明,人在合成纤维的地毯上行走时,通过鞋子与地毯的摩擦,只要行走几步,人体上积累的电荷就可以达到10-6库仑以上(这取决于鞋子与地毯之间的电阻),在这样一个"系统"里(人/地毯/大地)的平均电容约为几十至上百pF,可能产生的电压要达到15kV.研究不同的人体产生的静电放电,会有许多不同的电流脉冲,电流波形的上升时间在100ps至30ns之间。电子工程师们发现,静电放电多发生于人体接触半导体器件的时候,有可能导致数层半导体材料的击穿,产生不可挽回的损坏.静电放电以及紧跟其后的电磁场变化,可能危害电子设备的正常工作。
本标准规定电气和电子设备遭受直接来自操作者和对邻近物体的静电放电的抗扰度要求和试验方法,还规定了不同环境和安装条件下试验等级的范围和试验程序.
GB/T4365-1995 电磁兼容术语
IEC 68-1:1998 环境试验 第一部分:总则及导则
接触放电是优先选择的试验方法,空气放电则用在不能使用接触放电的场合,每种试验方法的电压列于表1中,由于试验方法的差别,每种方法所示的电压是不同的.两种试验方法的严酷程度并不表示相等的
1a接触放电 1b空气放电
等级 试验电压KV 等级 试验电压KV
1 2 1 2
2 4 2 4
3 6 3 8
4 8 4 15
* 特殊 * 特殊
①标准之所以用接触放电作为放电的首选方式,是因为接触放电的不确定因素较少。
②接触放电有着极其陡峭的上升时间,因此放电电流波形中包含了极其丰富的谐波成分,即使选择比较低的试验电压,也能取得比同样等级中电压较高的气隙放电有更加严格的测试结果。
